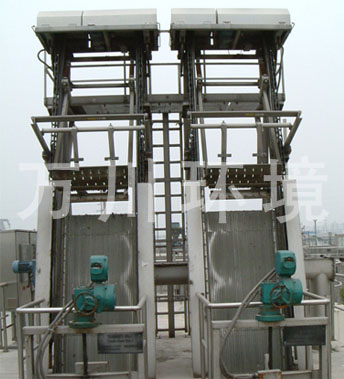

WGL型高鏈?zhǔn)礁駯懦蹤C(jī)

用途:

廣泛適應于污水和雨水泵站及污水處理廠,攔截?fù)迫∥鬯写执蟮钠∥锖蛻腋∥铮瑢?duì)后序起保護作用和減輕負荷作用,適用于格柵井,水深不超過2m的場合。

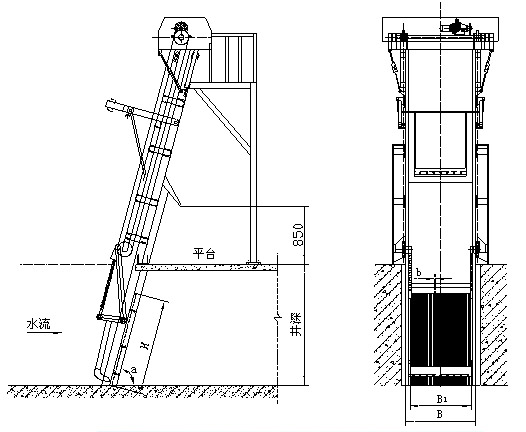

工作原理及構造:

主要由電動驅動裝置、機架、回轉鏈條、齒耙、柵條等部件組成。高鏈?zhǔn)礁駯懦蹤C(jī)裝有單個齒耙在鏈條的驅動下作回轉運動,即當鏈條由頂部的驅動裝置帶動做順時針運轉時,齒耙架受鏈條和導軌的約束作平面運動,在鏈條運行一周內完成齒耙閉合取渣,輸渣、卸渣及換位的一整套循環動作,并通過頂部卸渣裝置和除污耙的相對運動,將污物卸至輸送機運走。工作時,污水從柵條的柵隙處流過,截流在柵條面上的垃圾在回轉鏈帶動的耙齒撈起后由下向上輸送,耙斗到出料口時,由機架下方的橡膠清污板刮下。


特點:

1、結構簡單,運行穩定可靠。

2、水下無任何傳動部件,使用壽命長,維護檢修方便。

3、過載保護,運行安全。


型號規格與主要技術參數表:


參數型號
Parameter type
格柵寬B1 (mm)
Grille width
井寬 B(mm)
Well width
工作水深 (mm)
Working water depth
柵條間隙 b(mm)
Grille clearance
行走速度 (m/min)
Walking speed
格柵傾角 α
Grid inclination angle
電機功率 (KW)
Motor Power
WGL800800830700~200012~204.4275o0.75
WGL100010001030700~200012~204.4275o0.75
WGL120012001230700~200012~204.4275o0.75
WGL135013501380700~200012~204.4275o1.1
WGL150015001530700~200012~204.4275o1.1
WGL165016501680700~200012~204.4275o1.1
WGL180018001830700~200012~204.4275o1.5
WGL200020002030700~200012~204.4275o1.5

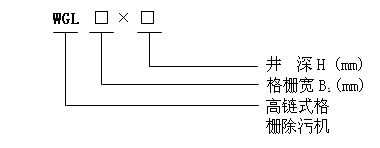

型號表示方式:
